System zewnętrznej stabilizacji liniowej Polilock

Konfiguracja z podwójną belką

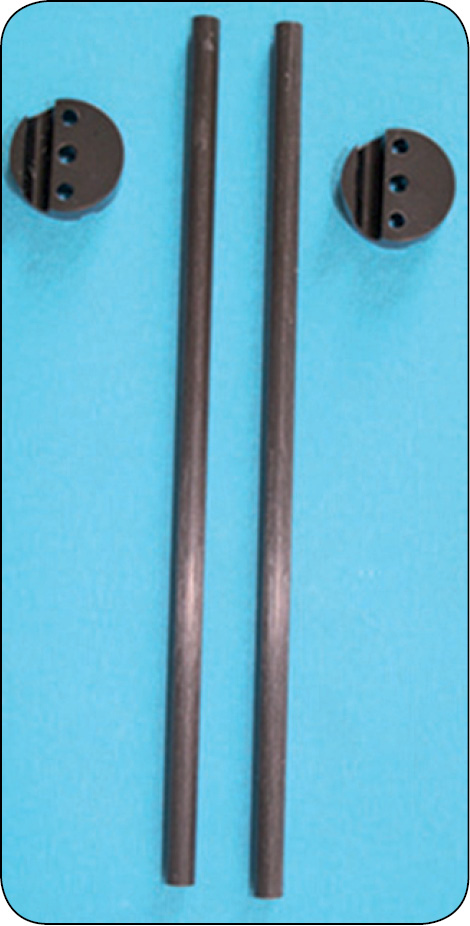

Jedną z najbardziej charakterystycznych cech systemu Polilock jest możliwość łączenia grotowkrętów z dwoma belkami łączącymi za pomocą tego samego zacisku (ryc. 18). Zmniejsza to wagę i ogólny dyskomfort ramy w porównaniu, na przykład, do systemu Meynarda, gdyż nie potrzeba stosować dwurzędowego systemu połączeń. W tej konfiguracji siły skrętne nie stanowią wyzwania i należy ją stosować przy złamaniach, w przypadku których może wystąpić niestabilność skrętna. Prawidłowa sekwencja montażu jest następująca:

1. połączyć dwa zaciski z otworami w układzie szeregowym, każdy osobno z prętem karbonowym o wymaganej długości,
2. obrócić na drugą stronę jeden z zacisków z dołączonym prętem i przyłożyć do drugiego zacisku,
3. do stabilizacji grotowkrętów używać haków z długim trzonkiem przechodzących przez współosiowy otwór obydwu zacisków. Przy wzajemnie nakładających się trzech otworach obydwu zacisków, w przynajmniej dwóch z nich, do stabilizacji grotowkrętów można zastosować haki z długim trzonkiem,
4. wykonać takie samo złożenie zacisków na drugim końcu prętów karbonowych, stosując haki z długim trzonkiem do stabilizacji zaplanowanej liczby grotowkrętów (ryc. 19).

[...]
