Artefakty w bezpośredniej radiografii cyfrowej
Detektor – źródłem artefaktów
Jakość obrazu rentgenowskiego otrzymywanego w radiografii cyfrowej zależy w dużej mierze od samego detektora. Z punktu widzenia technologicznego korzystne dla jakości zdjęć jest wykorzystanie dużych rozmiarów matrycy detektora, co pozwala uzyskać obrazy o zadowalającej rozdzielczości przestrzennej (wyrażonej w wielkości pikseli). Poważnym mankamentem radiografii cyfrowej jest wciąż niski poziom osiąganej rozdzielczości przestrzennej na poziomie 2,5-5 par linii/mm. Zwiększony zakres dynamiki obrazów w systemie DR w pewnym stopniu kompensuje ów deficyt (3, 6, 8, 10, 12).
Źródłem problemu może być ponadto nieprawidłowo funkcjonujący panel detektora. Brak jego kalibracji, lokalne uszkodzenie czy nawet zabrudzenie powierzchni uwidaczniają się w obrazie jako obszar niedostatecznie lub nieprawidłowo naświetlony, z miejscowym zatarciem szczegółów (ryc. 10).

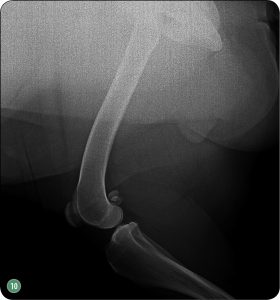

Ryc. 10. Obszar niedostatecznie naświetlony, z lokalnym zatarciem szczegółów na radiogramie, to artefakt, którego przyczyną może być brak kalibracji czy też miejscowe uszkodzenie matrycy detektora; ryc. archiwum autorów
Z uwagi na sektorową budowę panelu detektora składającego się z wielu wzmacniaczy w sekcjach tablicy cyfrowej badanie w systemie DDR obarczone jest ryzykiem występowania dyskretnie wyrażonych prostokątnych obszarów o różnych odcieniach szarości. Błąd ten widoczny jest najlepiej na tle radiogramu, poza obiektem badanym. Określany jest mianem „obramowania” bądź „opierzenia” (ang. planking) (ryc. 11). Kalibracja detektora pozwala zredukować tego rodzaju artefakt (3, 6, 12). W trakcie użytkowania systemu DDR poszczególne obszary detekcyjne detektora mogą nie być prawidłowo rozpoznawane przez komputer. W procesie tworzenia obrazu ujmowane są jako nieaktywne.
Ryc. 11. Błąd akwizycji detektora określany jako „obramowanie”. Widoczny jest szczególnie poza badanym obiektem, ma postać prostokątnych obszarów o różnych odcieniach szarości; ryc. archiwum autorów
